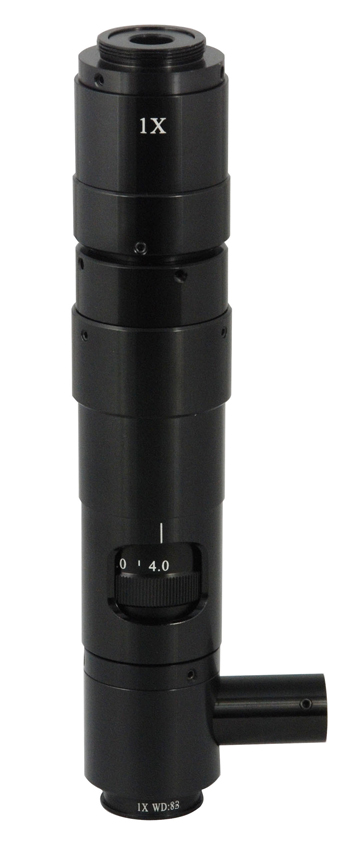

物鏡連續變倍范圍

0.6X~4.0X

變倍比

6.7: 1

標準工作距離

83mm（1X物鏡）

照明

可調光高亮度長壽命LED同軸照明

主機與支架配合尺寸

Φ35mm

接口

標準CS接口（支承面到CCD靶面距離為12.5mm）

物鏡

項目

CCD接頭

0.5X

1X

1.5X

2X

0.3X     WD:293mm

總光學放大倍率

0.09X～0.6X

0.18X～1.2X

0.27X～1.8X

0.36X～2.4X

視場范圍(mm)

40X53.33～6X8

20X26.67～3X4

13.33X17.78～2X2.67

10X13.33～1.5X2.0

0.4X WD:223mm

總光學放大倍率

0.12X～0.8X

0.24X～1.6X

0.36X～2.4X

0.48X～3.2X

視場范圍(mm)

30X40～4.5X6

15X20～2.25X3

10X13.33～1.5X2

7.5X10～1.13X1.5

0.5X WD:175mm

總光學放大倍率

0.15X～1X

0.30X～2X

0.45X～3X

0.6X～4X

視場范圍(mm)

24X32～3.6X4.8

12X16～1.8X2.4

8.0X10.67～1.2X1.6

6.0X8.0～0.9X1.2

0.6X WD:145mm

總光學放大倍率

0.18X～1.2X

0.36X～2.4X

0.54X～3.6X

0.72X～4.8X

視場范圍(mm)

20X26.67～3X4

10X13.33～1.5X2

6.67X8.89～1X1.33

5X6.67～0.75X1

0.75X WD:117mm

總光學放大倍率

0.23X～1.5X

0.45X～3X

0.68X～4.5X

0.9X～6X

視場范圍(mm)

16X21.33～2.4 X3.2

8.0X10.67～1.2X1.6

5.33X7.11～0.8X1.07

4.0X5.33～0.6X0.8

0.9X WD:93mm

總光學放大倍率

0.27X～1.8X

0.54X～3.6X

0.81X～5.4X

1.08X～7.2X

視場范圍(mm)

13.33X17.78～2X2.67

6.67X8.89～1X1.33

4.44X5.93～0.67X0.89

3.33X4.44～0.5X0.67

1X WD:83mm

總光學放大倍率

0.3X～2X

0.6X～4X

0.9X～6X

1.2X～8X

視場范圍(mm)

12X16～1.8X2.4

6.0X8.0～0.9X1.2

4.0X5.33～0.6X0.8

3.0X4.0～0.45X0.6

1.5X WD:54mm

總光學放大倍率

0.45X～3X

0.9X～6X

1.35X～9X

1.8X～12X

視場范圍(mm)

8X10.67～1.2X1.6

4.0X5.33～0.6X0.8

2.67X3.56～0.4X0.53

2.0X2.67～0.3X0.4

2X WD:35mm

總光學放大倍率

0.6X～4X

1.2X～8X

1.8X～12X

2.4X～16X

視場范圍(mm)

6X8～0.9X1.2

3.0X4.0～0.45X0.6

2.0X2.67～0.3X0.4

1.5X2.0～0.23X0.3

變倍主體連續變倍范圍: 0.6X～4.0X

倍率

NA

景深

分辨率

TV失真

1X CCD 接頭

1X 平場CCD 接頭

0.6X

0.021

3.2mm

16μm

0.5%

0.05%

2.0X

0.068

0.29mm

4.9μm

0.4%

0.07%

4.0X

0.097

0.10mm

3.5μm

0. 3%

0. 04%

輔助光源

MLC100A，MLC1000A

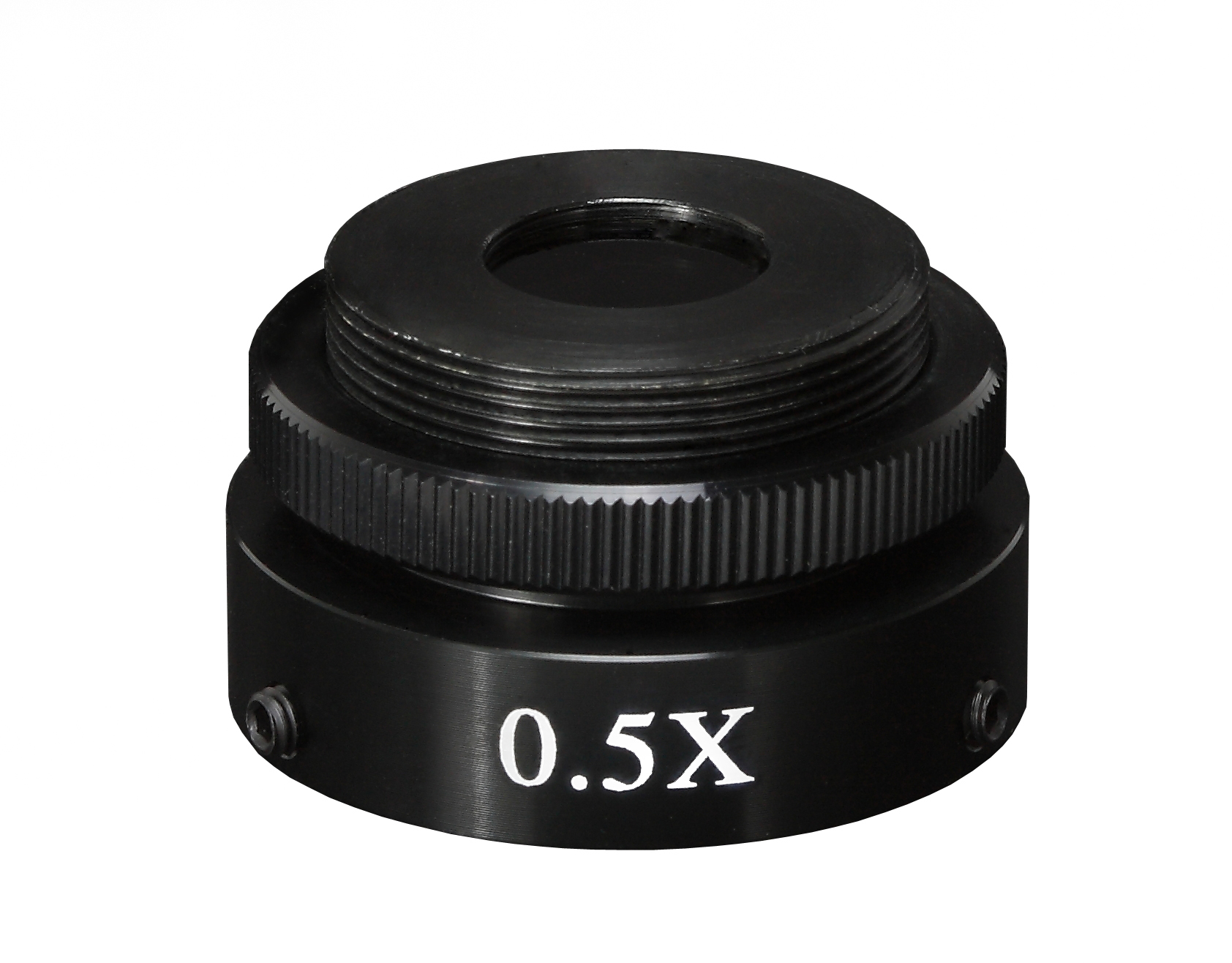

CCD接頭

0.5X, 1.0X(標準配置),1.5X,2.0X,1X平場

物鏡

0.3X,0.5X,0.75X,1X(標準配置),1.5X,2.0X,4.5X

無窮遠金相鏡頭

Nikon, Olympus, Mitutoyo

底座組

SD1-D ~ SD18-D
